Hydraulische afscheiders specificeren in HVAC-ontwerp: referentie van een consultant

Waar de hydraulische afscheider zich bevindt in de ontwerpvolgorde

Voor MEP-consultants is de hydraulische afscheider (ontkoppelingstank) doorgaans een van de laatste grote onderdelen van de machinekamer die in het schema zijn vastgelegd, omdat de grootte ervan afhangt van eerder genomen beslissingen: debiet van het primaire luscircuit, het aantal secundaire pompzones en of er een strategie met variabele primaire stroom of constante primaire stroom wordt gebruikt. Het te vroeg specificeren, voordat de zonebelastingen zijn afgerond, is een veelvoorkomende oorzaak van latere wijzigingen in de indeling van de machinekamer.

Zodra de primaire stroom is bevestigd, is de functie van de afscheider in het ontwerp eenvoudig te documenteren: hij ontkoppelt primaire en secundaire circuits, zodat ze elk afzonderlijk kunnen worden ontworpen, geregeld en gebalanceerd, wat op zijn beurt de regelvolgorde vereenvoudigt die in de BMS-specificatie is geschreven.

Items die doorgaans in het schema zijn opgenomen

• Ontwerpdebiet en aansluitgrootte, afgestemd op de piekvraag van het primaire circuit.
• Lichaamsmateriaal en drukklasse, afgestemd op de bedrijfsomstandigheden van de primaire installatie.
• Verbindingstype (geflensd/met schroefdraad) consistent met aangrenzend leidingwerk dat elders in het document wordt gespecificeerd.
• Geïntegreerde voorzieningen zijn vereist, zoals ontluchting of vuilafscheiding, als een eenheid met gecombineerde functie bedoeld is om afzonderlijke lucht/vuilafscheiders te vervangen.
• Isolatievereiste, waarbij de afscheider zich in een geconditioneerde of ongeconditioneerde fabrieksruimte bevindt.

Coördinatienota's voor de indeling van de technische ruimte

Omdat de tank tussen de primaire en secundaire pompsets moet zitten, moeten de fysieke voetafdruk en aansluitrichting worden gecoördineerd met de lay-outtekening van de machinekamer voordat de pompschema's worden afgerond. Het verplaatsen van een afscheider nadat de pompcurven zijn geselecteerd, dwingt vaak een hercontrole van NPSH en leidingroutering af. Consultants die samenwerken met een fabrikant die ook spruitstukbeugels, kleppen en klemmen voor dezelfde technische ruimte produceert, kunnen soms de coördinatieoverhead verminderen door compatibele verbindingshardware uit één bron te specificeren.

Veelgestelde vragen

In welke fase van het ontwerp moet de hydraulische afscheider worden gedimensioneerd?

Nadat het primaire lusdebiet en de pompconfiguratie voor de secundaire zone zijn voltooid, om te voorkomen dat de afmetingen later in de indeling van de technische ruimte worden gewijzigd.

Maakt het specificeren van een hydraulische afscheider de noodzaak voor aparte lucht- en vuilafscheiders overbodig?

Niet altijd – dit hangt ervan af of de geselecteerde unit geïntegreerde ontluchtings- en vuilafscheidingsfuncties heeft; controleer de modelspecificatie van de fabrikant.

Kunnen aansluitmaten en -materialen worden aangepast zodat ze passen bij de bestaande leidingspecificaties?

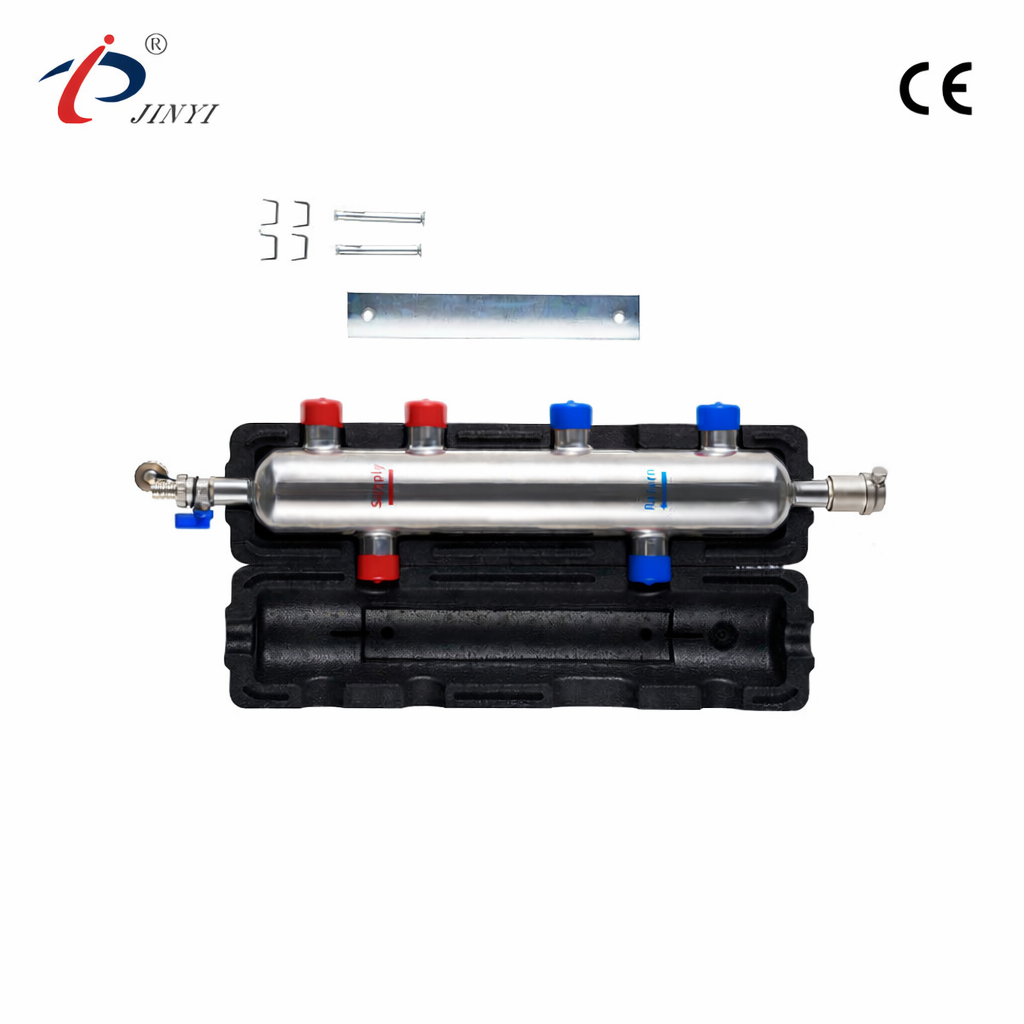

Ja – fabrikanten zoals Jinyi kunnen tanks produceren met aangepaste aansluitmaten en carrosseriematerialen voor projectspecifieke specificaties.

Vraag technische tekeningen en een specificatieblad voor de JY-serie aan via de Productpagina ontkoppelingstank .
